La base de imagen OEM 4K UHD

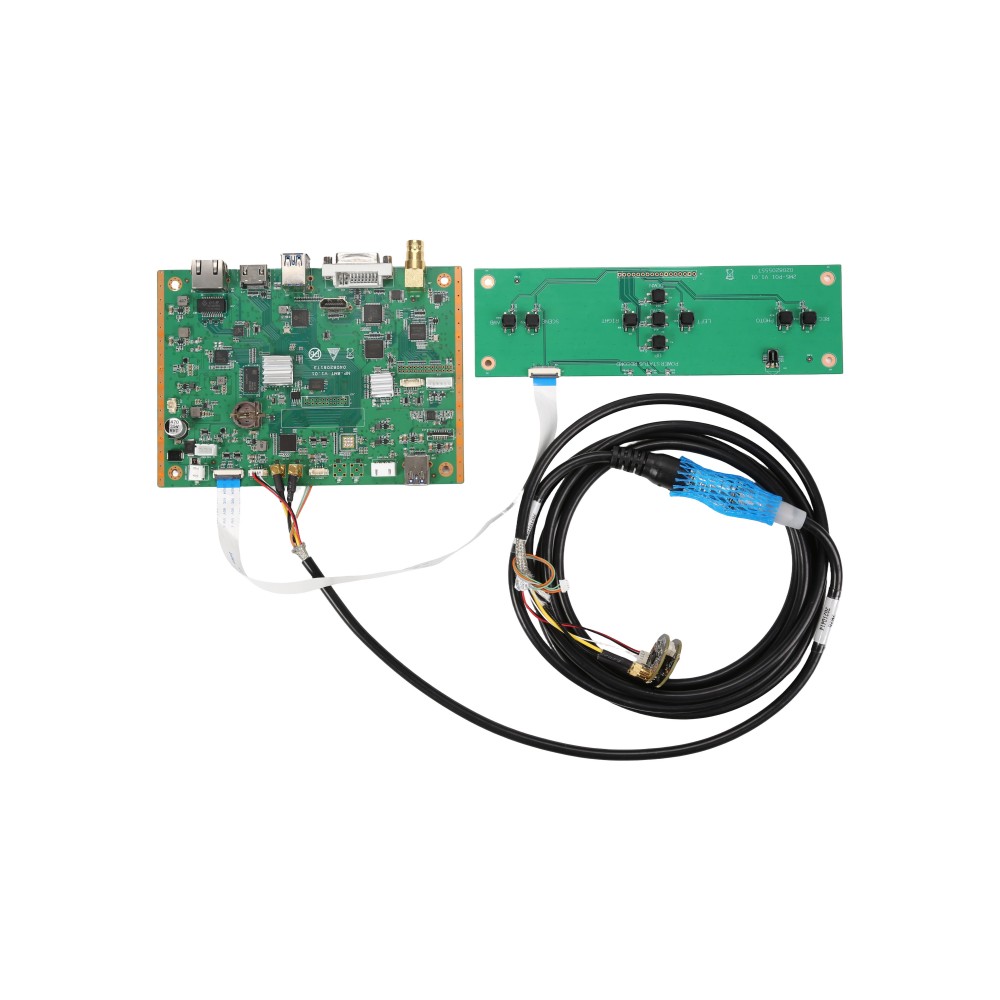

Kit de placa base del sistema de cámara FHD Camjoy CY2101F
El CY2101F representa el nivel base de la línea de imagen médica de Camjoy. Construido sobre una plataforma Linux embebida altamente fiable, este sistema Full HD de un solo chip está diseñado específicamente para clientes OEM/ODM. Al combinarse perfectamente con nuestras fuentes de luz LED de alto CRI, el CY2101F ofrece video clínico estable sin concesiones, una arquitectura ISP dividida avanzada y un precio muy accesible para escalar su marca médica global.
Sinergias OEM estratégicas
Dentro del ecosistema más amplio de fabricación de endoscopios médicos, las iteraciones más recientes de nuestros sistemas 1080P ofrecen importantes ventajas estratégicas que cierran eficazmente la brecha con los modelos 4K premium. Proporciona la base ideal para marcas que despliegan instrumentos de endoscopia rígida en mercados de alto volumen.
Chasis compartido con 4K
Una gran ventaja de fabricación para clientes B2B es que la placa 1080P comparte exactamente el mismo diseño de chasis PCB de hardware que nuestros modelos 4K. Esto permite a las marcas de dispositivos médicos utilizar una sola carcasa externa en sus líneas de entrada y premium, reduciendo drásticamente la complejidad de herramientas y producción.
Cerrando la brecha con la calidad 4K
Las actualizaciones recientes de algoritmos han hecho que los efectos de imagen del CY2101F sean casi idénticos a los sistemas 4K. El mapeo optimizado del sensor destaca por una reproducción superior y muy precisa de los colores de la sangre, asegurando que los márgenes anatómicos críticos permanezcan perfectamente visibles.
Optimización para fibroscopios
La plataforma 1080P funciona excepcionalmente bien cuando se utiliza con "fibroscopios" flexibles. Su densidad de píxeles específica actúa como filtro natural contra los patrones de moiré, ofreciendo en este modo específico efectos visuales incluso mejores que muchos sistemas 4K de resolución ultraalta.
Especificaciones principales de hardware
Diseño ISP dividido y dominio CMOS
El CY2101F elimina las limitaciones de dispositivos médicos económicos basados en cámaras de seguridad. Al separar físicamente la adquisición de imagen del procesamiento computacional pesado, ofrecemos una gestión térmica excepcional para procedimientos prolongados.
Sensor CMOS Sony importado
El sistema utiliza un único sensor CMOS Sony importado de 1/1,8" o 1/2,8" para capturar 2 megapíxeles de datos, entregando una resolución estable de 1920x1080P a 50/60 FPS. Alcanza una resolución horizontal nítida de ≥ 800 líneas de TV.
ISP dividido y estabilidad térmica
Cuenta con una cabeza de cámara altamente miniaturizada (solo Ø 29 mm a Ø 30 mm) y una placa central CCU compacta de 100×147 mm. Este diseño dividido asegura que la cabeza de cámara no se sobrecaliente en la mano del cirujano, resolviendo una falla importante de los sistemas integrados básicos.

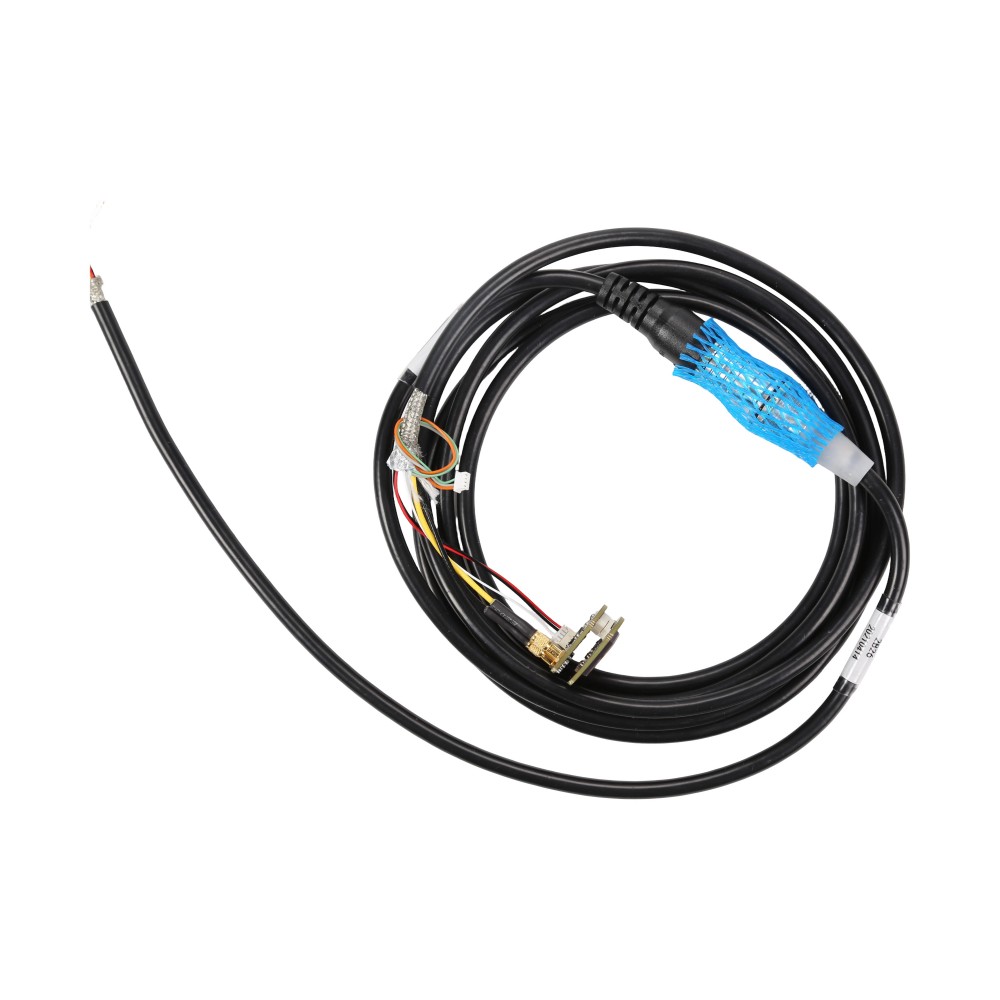

Cableado 100% blindado
Para transmitir la señal de video de forma fiable, el CY2101F se combina con un cable coaxial de silicona de 5,5 mm de diámetro diseñado específicamente y equipado con conector aeronáutico, ofreciendo cobertura de blindaje AL-Mylar del 100% para prevenir interferencias de señal de alta frecuencia en quirófano.
Software y control de interfaz
Capacidades inteligentes en la plataforma Linux
Ejecutarse sobre un sistema Linux embebido independiente otorga al CY2101F una funcionalidad robusta y fácil de usar desde el primer momento. Diseñado para integración directa en el flujo de trabajo sin la carga innecesaria de aplicaciones de red superfluas.
📺 Salidas heredadas diversas
Para admitir infraestructuras hospitalarias diversas y heredadas, el sistema proporciona una amplia gama de salidas de video: 2x HDMI, DVI, SDI (o 3G-SDI) y CVBS estándar junto con USB. Se centra de forma segura en la conectividad local de hardware sin capacidades nativas de visualización remota por red/app, conectándose directamente a cualquier monitor médico.
💾 Grabación directa e interfaz táctil

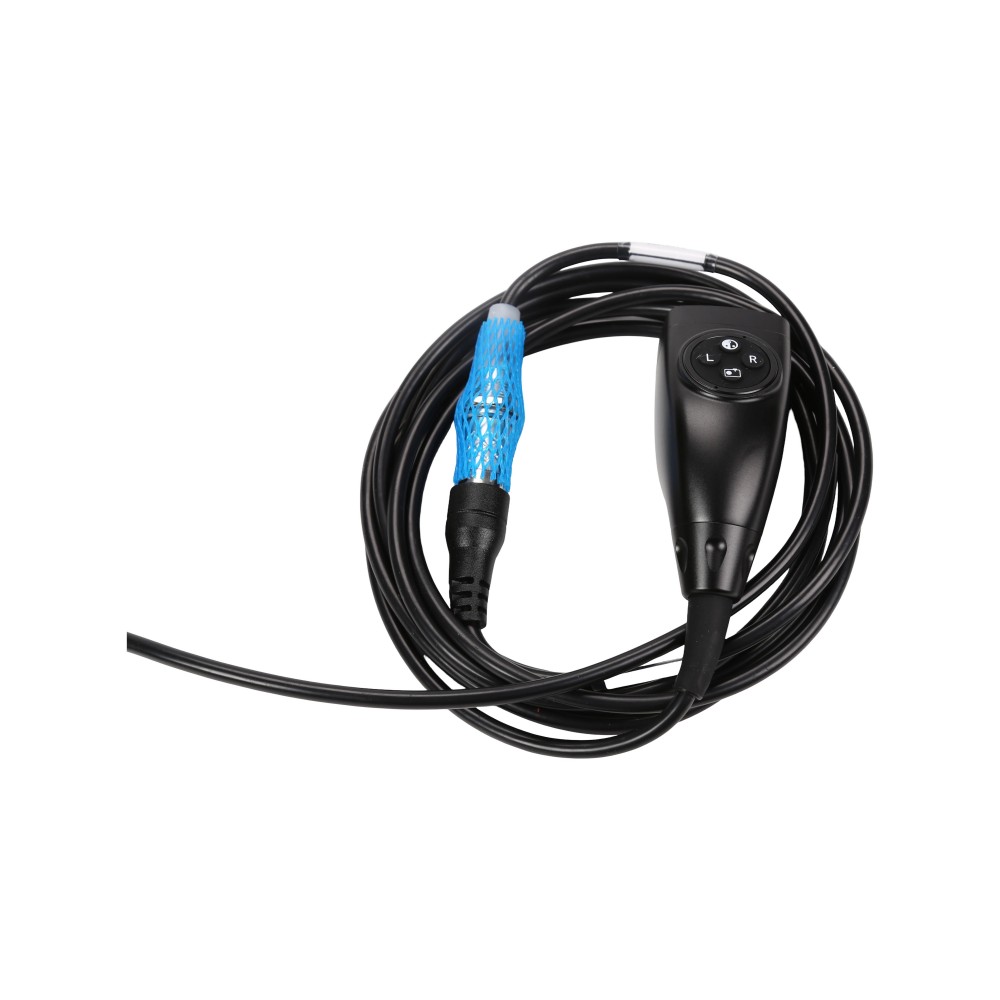

Controla de forma nativa una pantalla táctil HD de 7 pulgadas y gestiona grabación de video MP4 directa a USB (archivos de hasta 30 minutos) y captura de fotos JPG de 2MP con reproducción local. El mango de cámara impermeable IP68 también incluye cuatro botones personalizables por el usuario para funciones como AWB y Freeze.
Especificaciones técnicas del CY2101F
Los parámetros de ingeniería definitivos para una integración de hardware fluida.
| Componente de hardware | Especificación y parámetro |
|---|---|
| Sensor de imagen | CMOS Sony importado de 1/1,8" o 1/2,8" |
| Resolución y frecuencia de cuadro | 1920 x 1080P Full HD @ 50/60 FPS (2 megapíxeles) |
| Resolución horizontal | ≥ 800 líneas de TV |
| Sistema operativo | Linux embebido (independiente, alta fiabilidad) |
| Dimensiones de placa PCB | 100 mm x 147 mm (huella compartida con CCU 4K) |
| Perfil de la cabeza de cámara | Ø 29 mm a Ø 30 mm (IP68 impermeable, 4 botones) |
| Cableado quirúrgico | Coaxial de silicona de 5,5 mm, blindaje AL-Mylar 100% |
| Salidas de video de hardware | 2x HDMI, DVI, SDI (o 3G-SDI), CVBS, USB |
| Pantalla e interfaz | Controla nativamente una pantalla táctil HD de 7 pulgadas |
| Captura multimedia | Directo a USB (video MP4 / foto JPG) |
FAQ de ingeniería y OEM: CY2101F
P1: ¿Cuál es el precio exacto y el posicionamiento de mercado del CY2101F?
R: Gracias a su arquitectura Linux estandarizada y resolución HD, el CY2101F es muy rentable. Un módulo PCB individual cuesta aproximadamente entre 700 y 800 USD. Un conjunto completo ensamblado ronda los 1.540 USD. Esto lo posiciona como una base asequible y muy fiable para productos de amplia distribución.
P2: ¿Cómo gestiona el sistema la disipación de calor durante la cirugía?
R: El diseño ISP dividido garantiza que, exactamente igual que nuestros modelos 4K premium, la cabeza de cámara 1080P no se sobrecaliente en la mano del cirujano. Esto resuelve directamente una falla importante común en dispositivos médicos económicos basados en cámaras de seguridad.
P3: ¿Cómo se compara la reproducción de color con los sistemas 4K?
R: Las mejoras recientes de ingeniería han hecho que los efectos de imagen del CY2101F sean casi idénticos a 4K. En particular, ofrece una reproducción superior y muy precisa de los colores de la sangre en todo el campo quirúrgico.
P4: ¿El CY2101F admite transmisión por red o visualización en app?
R: No. Para garantizar la estabilidad de procesamiento y mantener su perfil rentable, el CY2101F basado en Linux no incluye capacidades nativas de visualización remota por red o app, enfocándose por completo en salidas locales de hardware sin concesiones.
Escale su marca médica
Despliegue la infraestructura CY2101F
Tanto si necesita unidades de cámara completamente ensambladas como envíos masivos de módulos PCB CY2101F para fabricación SKD local, Camjoy está listo para escalar con usted.
Solicitar precio OEM
Detalle sus requisitos OEM/ODM. Indíquenos si necesita modificaciones específicas en la carcasa CCU o niveles de precio para adquisición de módulos de alto volumen.
