La base de imagen OEM 4K UHD

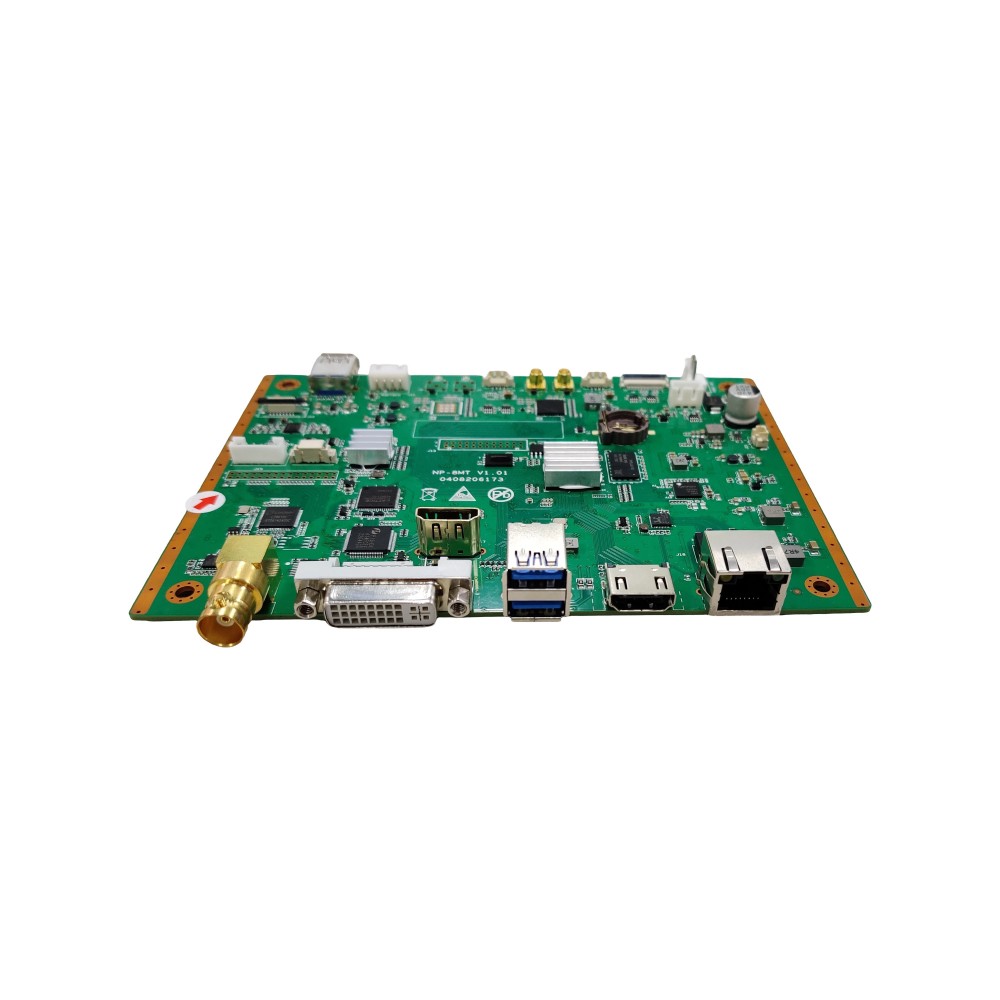

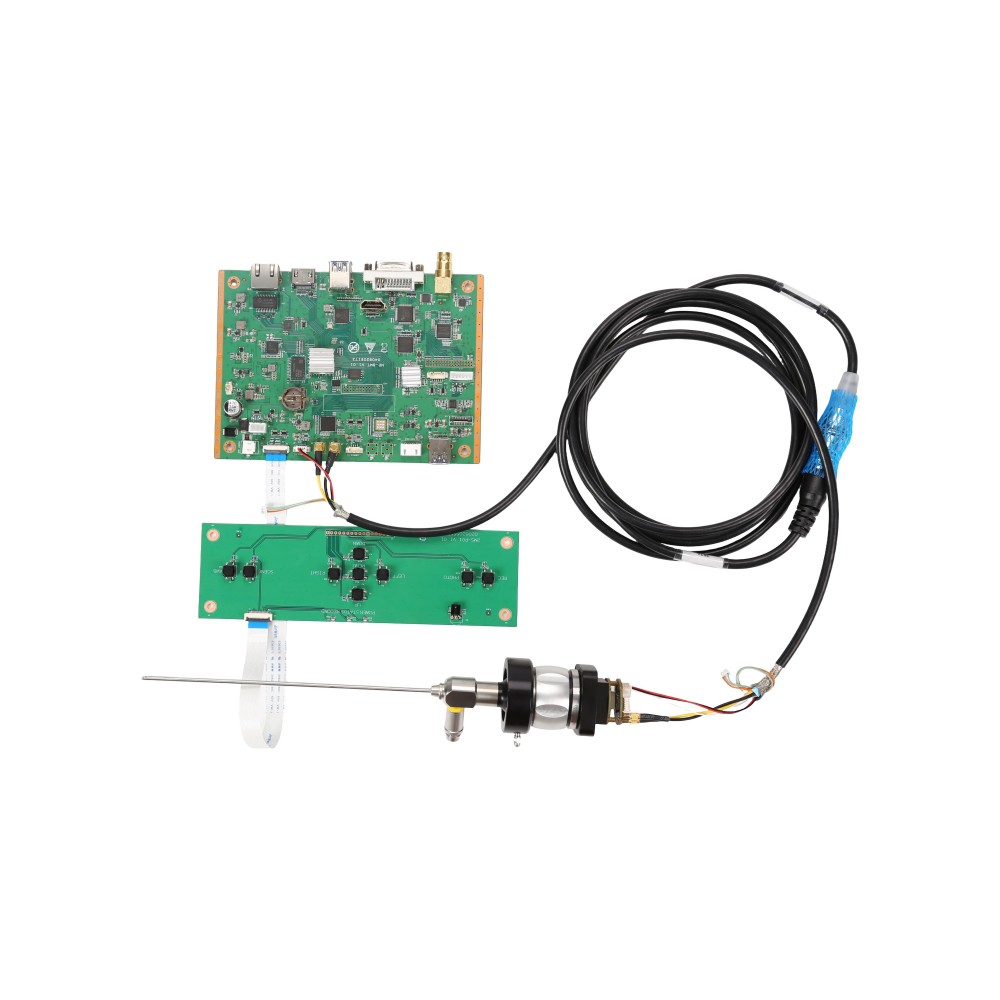

Kit de placa base del sistema de cámara 4K Camjoy CY2201K
Dentro del contexto más amplio de nuestros sistemas de imagen médica 4K, el CY2201K (módulo basado en Linux 8MT) se posiciona como la base de un solo chip altamente eficiente y estandarizada de nuestra línea Ultra-High-Definition. Al ofrecer una alternativa de élite a las arquitecturas FPGA extremadamente costosas, permite a los clientes OEM/ODM escalar imagen endoscópica 4K premium con una sinergia de fabricación sin precedentes y reproducción de color cinematográfica de 12 bits.
Sinergias OEM estratégicas
El CY2201K resuelve un reto de fabricación crítico para marcas médicas B2B: cómo introducir un nivel 4K premium en su portafolio de instrumentos de endoscopia rígida sin aumentar exponencialmente sus costes de I+D y utillaje.
Accesibilidad 4K de élite
Mientras nuestros modelos de gama absolutamente superior utilizan complejas arquitecturas Xilinx FPGA para procesar algoritmos masivos, el CY2201K funciona sobre una plataforma Linux embebida brillantemente optimizada. Esto ofrece un rendimiento 4K UHD de referencia sin los costes extremos de materia prima asociados al hardware FPGA.
Compatibilidad CCU entre gamas
Una enorme ventaja de fabricación para clientes B2B: nuestros sistemas base 1080P más recientes comparten exactamente la misma huella de chasis PCB de hardware que este modelo 4K 8MT. Puede diseñar y fabricar una sola carcasa de consola principal externa (CCU) totalmente compatible con ambas líneas de producto.
Color de verdadero nivel cinematográfico
Como todos nuestros sistemas 4K de élite, procesa datos sin procesar directamente desde el sensor para entregar profundidad de color de 12 bits compatible con la gama Rec.2020. Esto proporciona una reproducción cromática mucho más rica que la salida de 8 bits y asegura una distorsión de color ultrabaja (ΔC00 < 3).
Especificaciones principales de hardware
Resolución ultraalta y dominio térmico
Aunque se posiciona como nuestro nivel 4K accesible, el CY2201K no compromete la fidelidad visual. Comparte los beneficios ópticos premium y la gestión térmica robusta necesarios para procedimientos exigentes en laparoscopia.
Sony 4K CMOS importado
El sistema utiliza un único sensor Sony CMOS importado de 1/1,8 pulgadas (o 1/1,2 pulgadas). Entrega una resolución UHD 3840x2160P impecablemente estable a 60 fotogramas por segundo, asegurando que cada detalle anatómico microscópico se capture con precisión.
Líneas TV excepcionales
Las cifras de resolución bruta solo cuentan la mitad de la historia. La alineación óptica avanzada y el procesamiento de un solo chip del módulo 8MT logran una resolución horizontal excepcional de ≥ 1600 a 1800 líneas TV, definiendo una verdadera nitidez quirúrgica.
Arquitectura ISP dividida
En línea con nuestros modelos premium, el CY2201K utiliza un diseño de procesador de señal de imagen dividido. La placa de procesamiento permanece en la consola, permitiendo que el cabezal de cámara extremadamente compacto (Ø 28 mm), impermeable IP68, se mantenga perfectamente frío en la mano del cirujano.
Software y conectividad
La ventaja de Linux embebido
El núcleo Linux embebido ofrece un entorno altamente optimizado y resistente a fallos, adaptado para aplicación quirúrgica inmediata, combinado con capacidades de red profundas raramente vistas en sistemas 4K de entrada.
📺 Integración de salida 4K pura

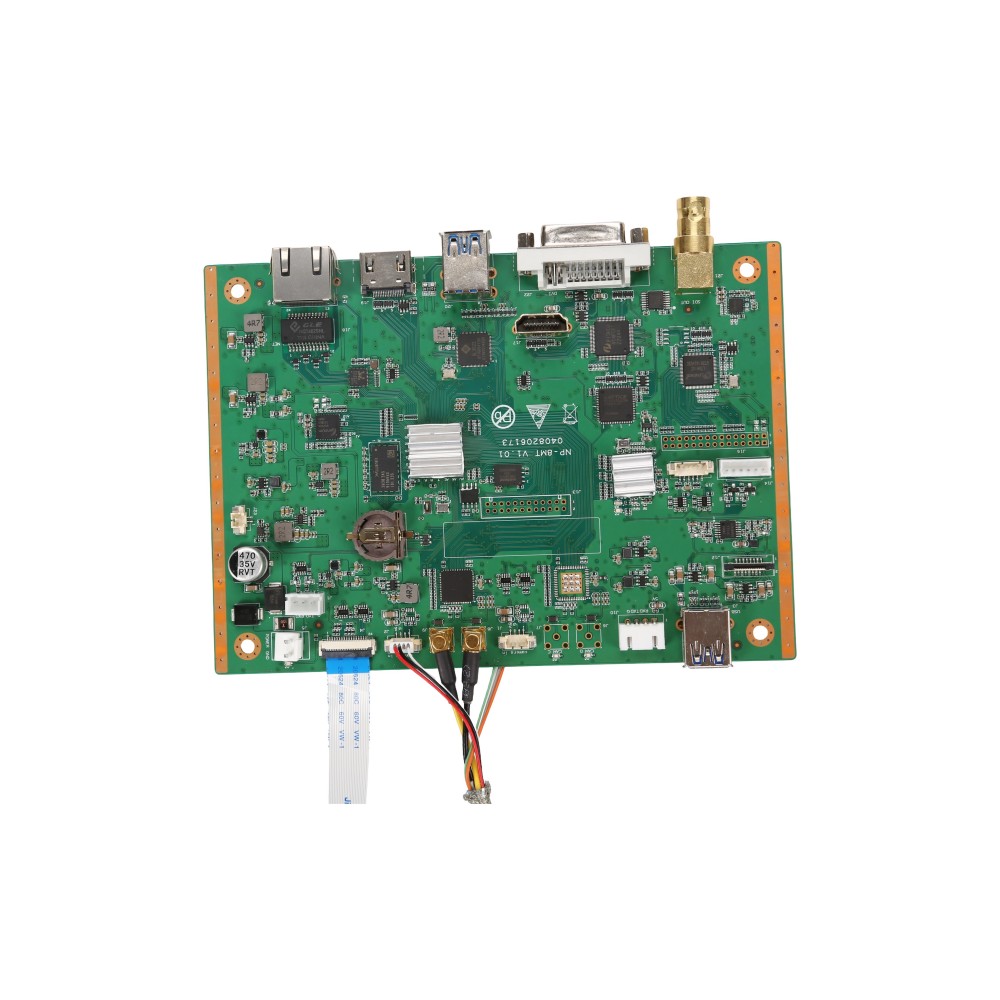

Diseñado para conectarse directamente con monitores médicos 4K premium. La placa de procesamiento CCU (120×168 mm) proporciona una gama exhaustiva de salidas: 2x HDMI (HDMI 1.4 + 2.0), DVI, 3G-SDI y 3x USB 3.0.
🌐 Integración de red e interfaz táctil

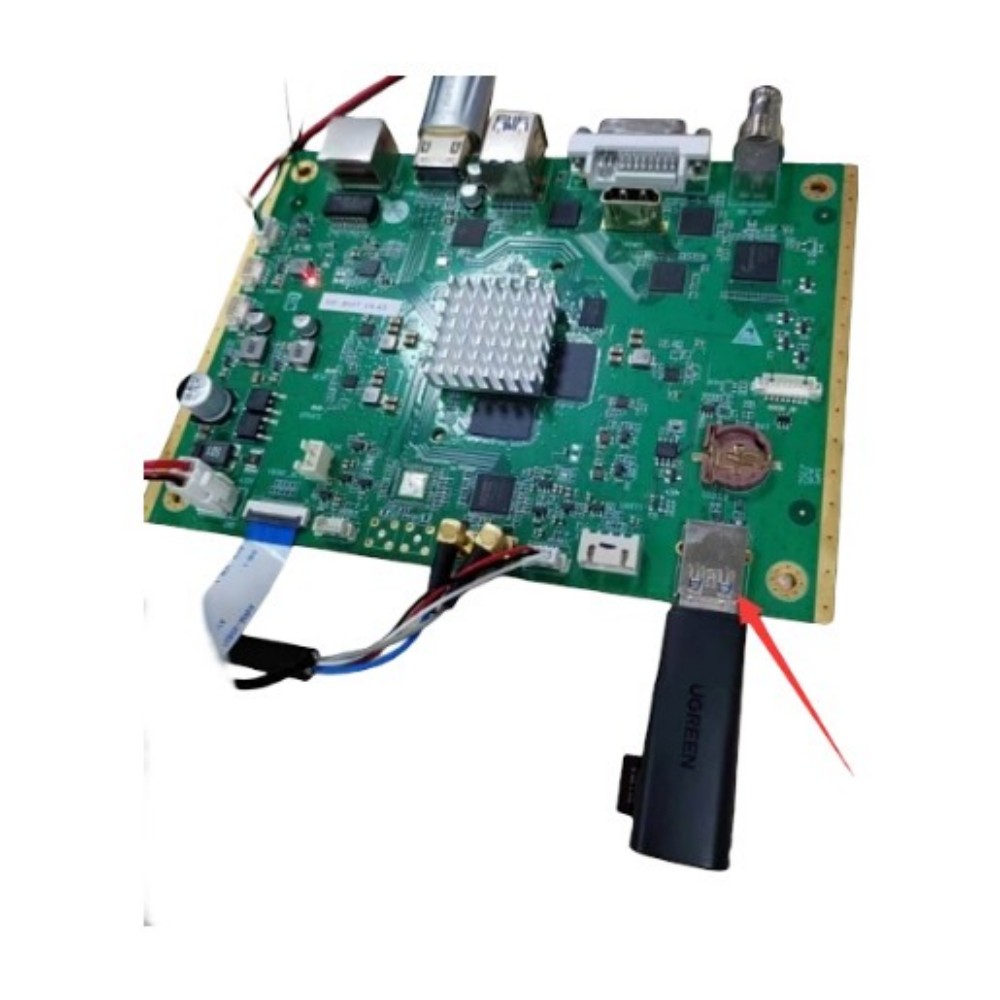

A diferencia de los sistemas base 1080P, el Linux 4K 8MT incluye de forma nativa un puerto de red (NET). Esto permite la integración con APP de smartphone para visualización remota y transmisión en vivo. Localmente, controla una pantalla táctil HD de 5" o 7" y gestiona grabación directa a USB para videos MP4 y fotos JPG de 8MP.
Especificaciones técnicas del CY2201K
Los parámetros de ingeniería definitivos para una integración de hardware 4K sin fricciones.
| Componente de hardware | Especificación y parámetro |
|---|---|
| Sensor de imagen | 1/1,8" (o 1/1,2") Sony CMOS importado |
| Resolución de video | 3840 x 2160P (4K Ultra-High-Definition) |
| Frecuencia de imagen | 60 FPS estables |
| Resolución horizontal | ≥ 1600 a 1800 líneas TV |
| Profundidad de color y gama | Profundidad de color de 12 bits, gama Rec.2020 |
| Distorsión de color | Ultrabaja (ΔC00 < 3) |
| Sistema operativo | Linux embebido con capacidad de app/red |
| Dimensiones PCB de CCU | 120 mm x 168 mm (carcasa compatible entre gamas) |
| Perfil del cabezal de cámara | Ultracompacto Ø 28 mm (impermeable IP68, cero sobrecalentamiento) |
| Salidas de video de hardware | 2x HDMI (1.4 + 2.0), DVI, 3G-SDI, puerto NET, 3x USB 3.0 |
| Pantalla e interfaz | Controla pantalla táctil HD de 5 o 7 pulgadas |
| Captura multimedia | Directo a USB (video MP4 / captura de foto JPG 8MP) |
FAQ de ingeniería y OEM: CY2201K
P1: ¿Cuál es el contexto exacto de precio del CY2201K frente a sistemas FPGA 4K?
R: El 8MT basado en Linux cubre perfectamente la brecha entre presupuesto y premium. Un módulo PCB individual cuesta aproximadamente de $2,500 a $3,000 USD. Un conjunto completo, totalmente ensamblado, ronda los $4,150 USD. Esto lo hace muy accesible frente a sistemas 4K basados en FPGA, que pueden costar $7,950 en versión de un solo chip y más de $14,000 en buques insignia de triple chip.
P2: ¿Podemos usar realmente la misma carcasa exterior CCU para 1080P y este modelo 4K?
R: Sí, esta es su principal ventaja estratégica. La huella interna de PCB del CY2201K comparte compatibilidades de diseño exactas con nuestras placas 1080P de entrada. Solo necesita fabricar un estilo de carcasa metálica externa para toda su línea de producto, reduciendo drásticamente moldes de utillaje y costes de inventario.
P3: ¿Qué significa para los cirujanos la actualización a color de 12 bits?
R: Los sistemas 1080P estándar utilizan color de 8 bits. El CY2201K procesa datos brutos directamente desde el sensor Sony con profundidad de 12 bits en la gama Rec.2020. Esto produce una paleta de color exponencialmente más amplia y asegura una distorsión ultrabaja (ΔC00 < 3). Para los cirujanos, se traduce en diferenciaciones increíblemente sutiles en rojos profundos, permitiendo identificar con precisión capilares y márgenes quirúrgicos cuando se ilumina con nuestras fuentes de luz LED.
P4: ¿Cómo funciona la integración de red en esta plataforma Linux?
R: A diferencia de los sistemas base 1080P, el 4K 8MT cuenta con un puerto de red (NET) nativo. Esto permite que el sistema se integre sin problemas con nuestra APP para smartphone, ofreciendo capacidades avanzadas como visualización quirúrgica remota en vivo, transmisión en tiempo real y uso compartido en la nube de MP4 clínicos y JPG de 8MP capturados.
Escale su marca médica
Despliegue la infraestructura 4K CY2201K
Ya sea que necesite unidades de cámara white-label completamente ensambladas o envíos a granel de módulos PCB 8MT para fabricación SKD local, Camjoy está listo para escalar con usted.
Solicitar precio OEM
Detalle sus requisitos OEM/ODM 4K. Indíquenos si necesita diseños específicos de carcasa CCU, branding de software UI o niveles de precio para adquisición de módulos en alto volumen.
