Kit de placa base del sistema de cámara FPGA 4K Camjoy CY2202K
Dentro de nuestro ecosistema Ultra-High-Definition, el CY2202K (módulo 8MT-FPGA) actúa como el puente crítico entre los modelos Linux altamente estandarizados y los sistemas insignia absolutamente superiores. Construida sobre una arquitectura Xilinx FPGA pura, esta cámara 4K de un solo chip entrega el inmenso ancho de banda computacional necesario para ejecutar nuestros algoritmos médicos más avanzados. Perfectamente sincronizada con nuestras fuentes de luz LED, ofrece rendimiento de élite sin los costes extremos asociados al hardware de triple chip.
Potencia de procesamiento algorítmico de élite

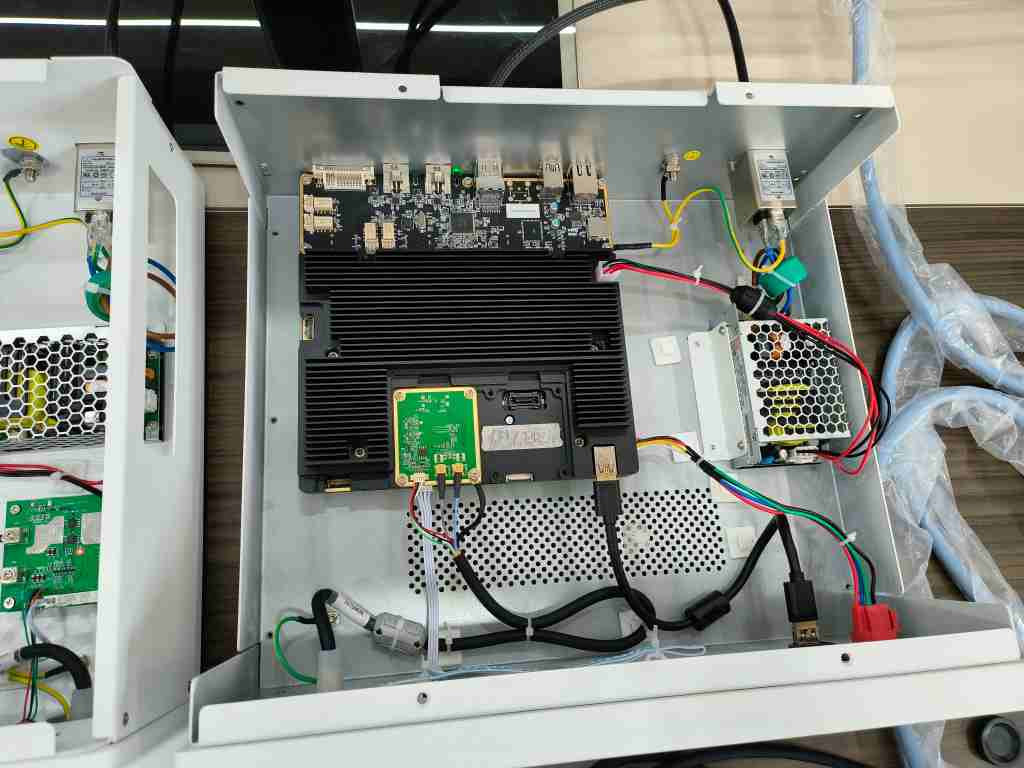

La verdadera distinción del CY2202K reside en su placa de procesamiento central de 200×200 mm. Operando sobre una robusta plataforma Xilinx FPGA, posee el ancho de banda necesario para ejecutar algoritmos propietarios que mejoran drásticamente la imagen de instrumentos de endoscopia rígida .
Corrección de color de 18 ejes
La arquitectura FPGA impulsa un sistema avanzado de corrección de color de 18 ejes que utiliza una matriz de tonos 3×6. Esto asegura una precisión sin precedentes en la reproducción de color de tejidos y capilares, superando ampliamente a los chips ISP estándar.
Algoritmos de eliminación de muaré y desempañado
El inmenso ancho de banda de procesamiento se utiliza para mejora inteligente de textura en tiempo real, desempañado de humo quirúrgico y eliminación absoluta de muaré (patrón panal) al adaptarse a varios tipos de endoscopio.
Flujo de trabajo dual-scope joint
El CY2202K soporta de forma distintiva capacidades "dual-scope joint" (双镜联合) de manera nativa en el hardware. Esto añade enorme flexibilidad a flujos quirúrgicos complejos sin requerir cajas de consola suplementarias.
Especificaciones principales de hardware
Fidelidad óptica y conectividad 12G-SDI
Para manejar enormes cargas de datos 4K sin comprimir desde el Sony CMOS, la placa FPGA está equipada con interfaces de alta velocidad de grado broadcast que superan las capacidades de los modelos de procesamiento estándar.

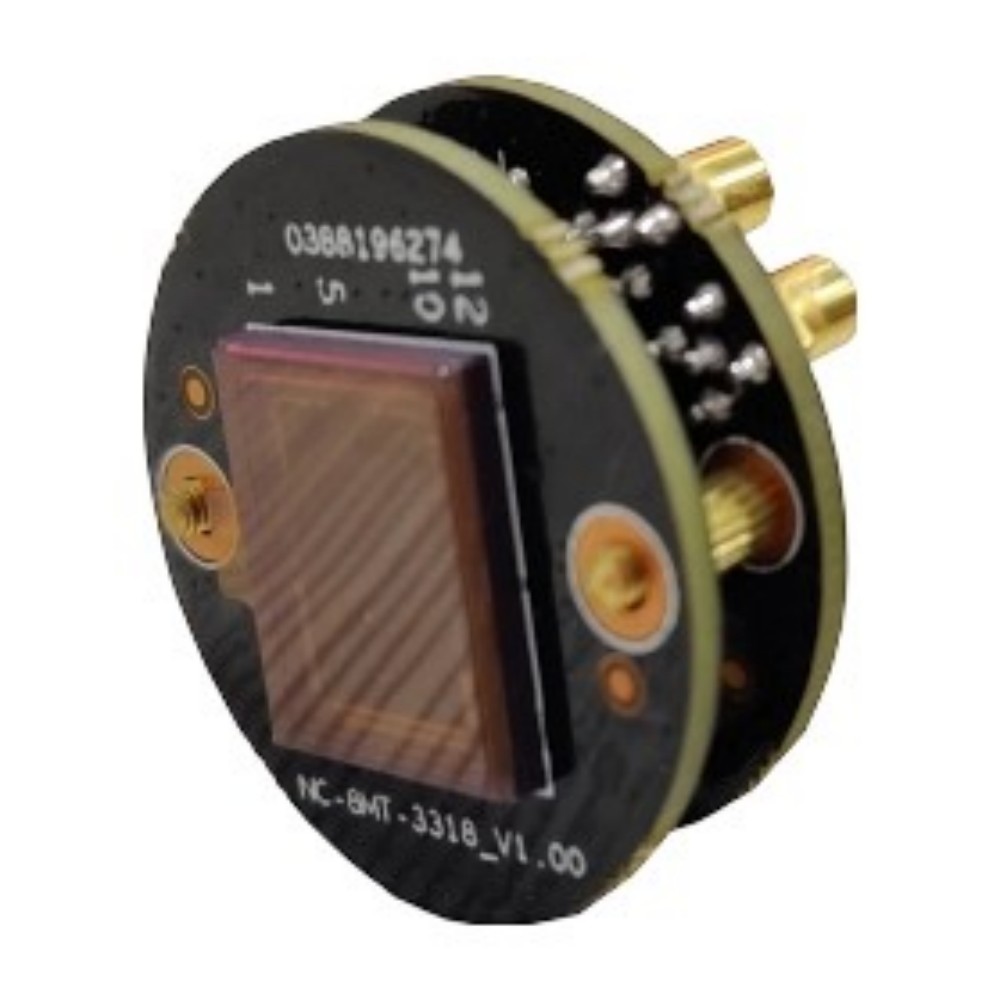

Sony 4K CMOS importado
Utiliza un único sensor Sony CMOS importado de 1/1,8 pulgadas para entregar una resolución 3840x2160P perfectamente estable a 60 fotogramas por segundo, asegurando cero desenfoque de movimiento durante movimientos rápidos de instrumentos.
Salida 12G-SDI de élite
A diferencia de las placas de entrada, el CY2202K proporciona verdadera salida 12G-SDI junto con HDMI, DVI, NET y 4x USB. Esto garantiza enrutamiento 4K sin comprimir y con latencia cero hacia monitores médicos de alta gama.
Cabezal impermeable ultracompacto
El diseño ISP dividido mantiene el calor FPGA en la consola. El cabezal de cámara impermeable IP68 es muy compacto (solo Ø 28 mm) e incluye cuatro botones personalizables por el usuario (AWB, Freeze, Record, Photo).
Software y control UI
Personalización profunda de interfaz OEM
Para distribuidores de dispositivos médicos y fabricantes OEM, el CY2202K ofrece una experiencia de usuario frontal increíblemente flexible para ajustarse perfectamente a la identidad corporativa de su marca.
🖌️ Control total de branding UI
Al controlar de forma nativa una pantalla táctil HD frontal de 7 pulgadas, esta plataforma FPGA permite a los OEM personalizar ampliamente la UI operativa. Puede definir paletas exactas de colores de marca, teclas de acceso directo personalizadas, escenas quirúrgicas preestablecidas, logotipos de inicio e idiomas regionales.
💾 Captura y reproducción directa
Los cirujanos no necesitan grabadores externos separados. El sistema soporta nativamente grabación de video de alto bitrate directa a USB (MP4) y captura de fotos de alta resolución (JPG) directamente desde el cabezal de cámara, con reproducción local instantánea en la consola.
Especificaciones CY2202K (8MT-FPGA)
Los parámetros de ingeniería definitivos para una integración de hardware FPGA sin fricciones.
| Componente de hardware | Especificación y parámetro |
|---|---|
| Sensor de imagen | 1/1,8" Sony CMOS importado (un solo chip) |
| Resolución y frecuencia de imagen | 3840 x 2160P 4K UHD @ 60 FPS |
| Plataforma de procesamiento | Arquitectura Xilinx FPGA pura |
| Algoritmos avanzados | Corrección de color de 18 ejes, desempañado, eliminación de muaré |
| Dimensiones PCB central | Placa de procesamiento 200 mm x 200 mm |
| Perfil del cabezal de cámara | Ultracompacto Ø 28 mm (impermeable IP68, 4 botones personalizables) |
| Flujos especiales | Capacidades nativas "Dual-Scope Joint" (双镜联合) |
| Salidas de video de hardware | 12G-SDI, HDMI, DVI, puerto NET, 4x USB |
| Pantalla e interfaz | Controla pantalla táctil HD de 7 pulgadas (amplia personalización OEM) |
| Captura multimedia | Directo a USB (video MP4 / foto JPG con reproducción local) |
FAQ de ingeniería y OEM: CY2202K
P1: ¿Cuál es la posición estratégica de precio del CY2202K?
R: El 8MT-FPGA ocupa el "punto ideal" perfecto. Es un salto significativo en potencia de procesamiento frente a los sistemas Linux 4K estándar, mientras sigue siendo mucho más accesible que los buques insignia de triple chip (que cuestan más de $14,000 USD). Un solo módulo 8MT-FPGA cuesta entre $5,800 y $6,800 USD, y los sets totalmente ensamblados van de $6,690 a $7,950 USD.
P2: ¿Por qué usar una arquitectura Xilinx FPGA en lugar de Linux para este modelo?
R: Aunque Linux es muy eficiente para imagen estándar, los algoritmos propietarios avanzados, como nuestra corrección de color de 18 ejes (matriz de tonos 3×6), desempañado en tiempo real y eliminación de muaré, requieren un ancho de banda computacional masivo y dedicado. El Xilinx FPGA proporciona la potencia bruta para ejecutar estos algoritmos con latencia cero.
P3: ¿Qué significa la función "Dual-Scope Joint" (双镜联合)?
R: Es una capacidad muy avanzada soportada por la plataforma FPGA que permite procesar y gestionar de forma cohesionada múltiples señales de endoscopio. Añade enorme flexibilidad a flujos quirúrgicos complejos y multidisciplinarios sin necesitar hardware puente adicional.
P4: ¿Hasta qué punto podemos personalizar el software UI?
R: Extensamente. Permitimos a los clientes OEM brandear completamente la interfaz táctil HD de 7 pulgadas. Puede modificar colores corporativos de UI, personalizar la función de las 4 teclas de acceso del mango, crear presets quirúrgicos específicos, incrustar logotipos e instalar idiomas regionales.
Escale su marca médica
Despliegue la infraestructura FPGA CY2202K
Ya sea que necesite sistemas 4K white-label totalmente ensamblados o envíos a granel de módulos PCB 8MT-FPGA para fabricación SKD, Camjoy está listo para asociarse con usted.
Solicitar precio OEM FPGA
Detalle sus requisitos OEM. Indíquenos si necesita branding específico de software UI o niveles de precio para adquisición de módulos 12G-SDI en alto volumen.
